Ofis bölümlemesinde petek hattı
Yeni bölmeler sonrası bazı çalışma alanlarında ısıtma noktası kalmamıştı. Bu temsili uygulama planında bölme düzenine göre yeni hat ve petek bağlantıları planlamak.
Öncesi / Sonrası

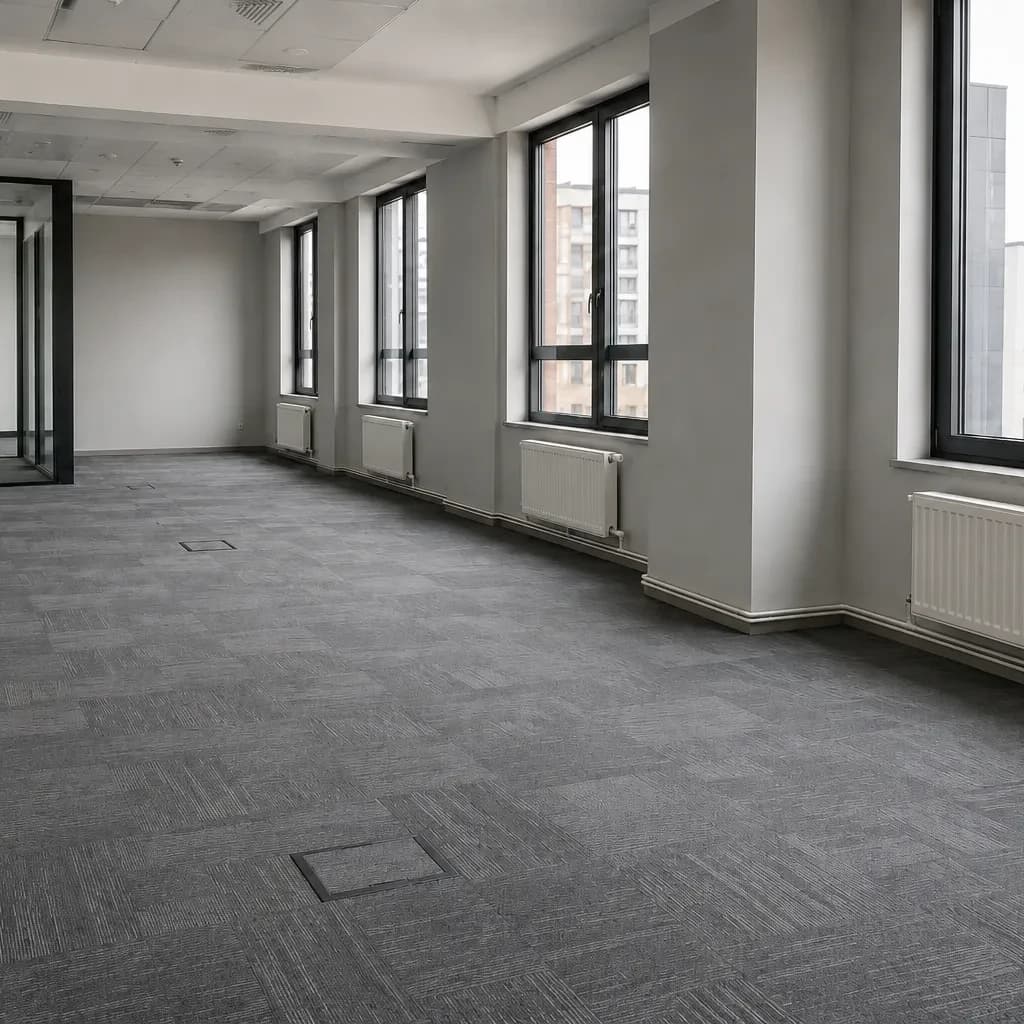

Uygulama öncesi durumu ve tamamlandıktan sonraki görünümü birlikte inceleyin.
İhtiyaç neydi?
Bölme düzenine göre yeni hat ve petek bağlantıları planlamak.

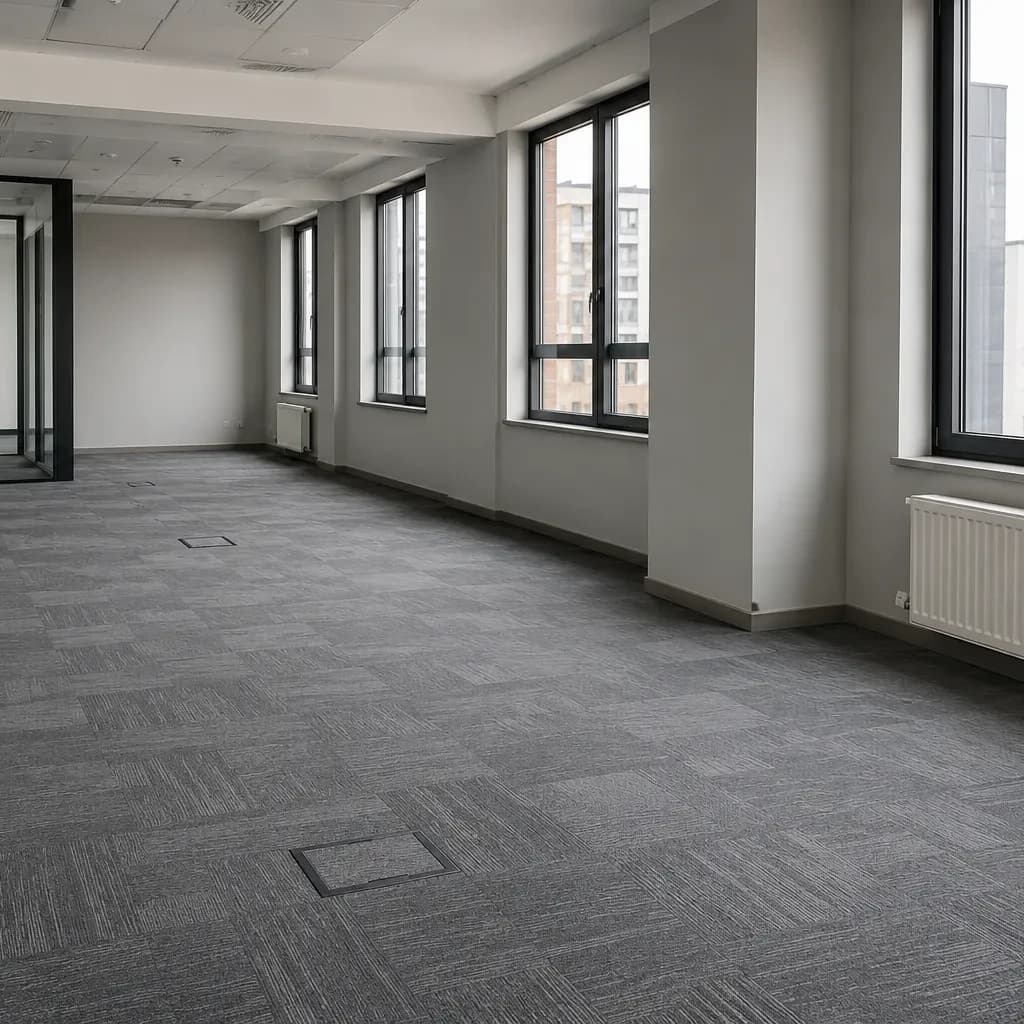

Uygulama öncesi durum
Yeni bölmeler sonrası bazı çalışma alanlarında ısıtma noktası kalmamıştı.
Bu alanda ne uygulandı?
Petek noktaları ile hat güzergâhının belirlenmesi Gidiş ve dönüş borularının montajı Sabitleme ve geçiş noktalarının hazırlanması
Sonuç nasıl oldu?
Hatlar dolaşımı bozmayacak biçimde çekildi ve ısınma dengesi kontrol edildi.
Petek Tesisat Hattı Çekimi İçin Ana İş Planı
Petek tesisat hattı çekiminde her radyatörün gidiş ve dönüş bağlantısı, kombi veya kollektör konumu ve borunun geçeceği güzergâh birlikte planlanır. Yeni hat, mevcut ısıtma sisteminin çalışma düzenine uygun olmalıdır.
İş planında önce / sonra mantığı
Bu senaryonun sahadaki dönüşümünü ve planın götürdüğü sonucu birlikte görün.
Başlamadan Önce Netleştirilecekler
Tamamlayıcı İşler
Sonucu Güçlendiren Kontroller
Petek Tesisat Hattı Çekimi İçin Doğru Uygulama Sırası
Ölçü ve Koşula Göre Süre Örnekleri
Teslim ve Uygulama Sonrası Kontroller
Sık Yapılan Hatalar
Petek ve bağlantı noktası sayısı. Kırım ve geçiş miktarı. Kollektör veya mevcut hatta bağlantı zorluğu.
Kısa İş Sırası Özeti
Peteklerin yerleri ve kombi ya da kollektör konumu belirlenmelidir → Boru güzergâhının açıkta mı gizli mi olacağı seçilmelidir → Petek noktaları ile hat güzergâhının belirlenmesi → Gidiş ve dönüş borularının montajı → Sabitleme ve geçiş noktalarının hazırlanması → Petek ve ana hat bağlantı uçlarının düzenlenmesi → Gidiş ve dönüş hatlarında sızdırmazlık kontrolü → Bağlantı uçlarının doğru konum ve yükseklik kontrolü
Bu uygulamayı tamamlayan işler
Kimler için uygun?
Yeni petek eklemek için hat çektirecekler; Tadilat sırasında ısıtma güzergâhını yeniden planlayanlar; Kollektörlü veya klasik hat düzeni kuracak alanlar.
